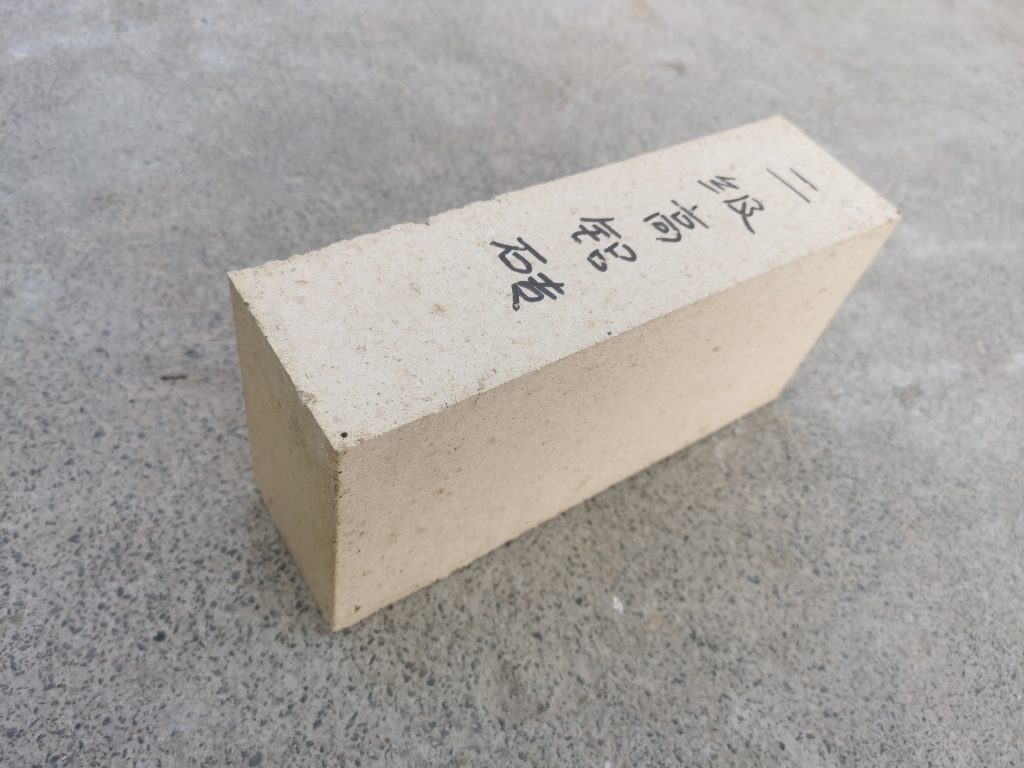

二級高鋁磚簡介

　　高鋁磚通常是指Al2O3含量＞48%以上的耐火磚，主要是以天然高級鋁礬土為原料，其中所含礦物有水鋁石、波美石、高嶺石等，在高鋁熟料中添加軟質(zhì)或半軟質(zhì)黏土作結(jié)合劑開始配料、混合，再經(jīng)成型、干燥，最后燒制而成。高鋁磚耐火度在1770℃左右，荷重軟化溫度在1420℃-1550℃。常見高鋁磚有LZ-65、LZ-55、LZ-48等。

　　二級高鋁磚又叫二級高鋁重質(zhì)磚，國家規(guī)定二級高鋁磚的牌號為LZ-65，按重量標(biāo)準(zhǔn)進(jìn)行區(qū)分的話，一級高鋁磚的單重通常在4.4~4.5Kg之間 ，二級高鋁磚的單重通常在4.0~4.1Kg 之間，三級高鋁磚的單重通常在3.8~3.9Kg 之間。

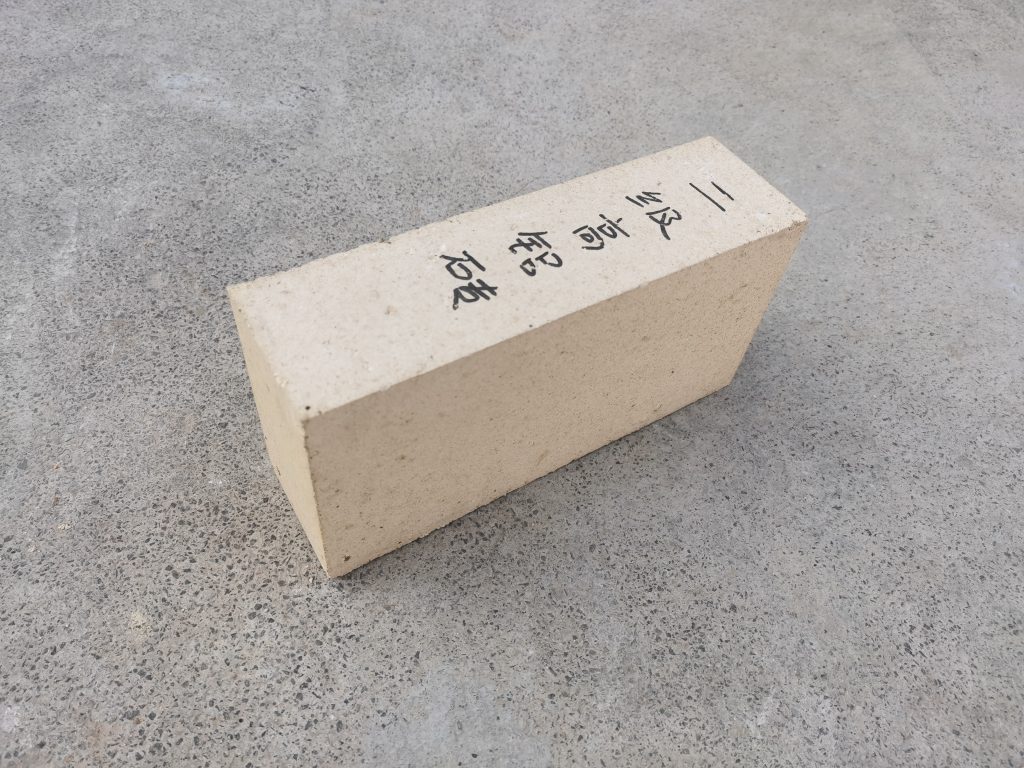

二級高鋁磚產(chǎn)品價格

　　1600元/噸

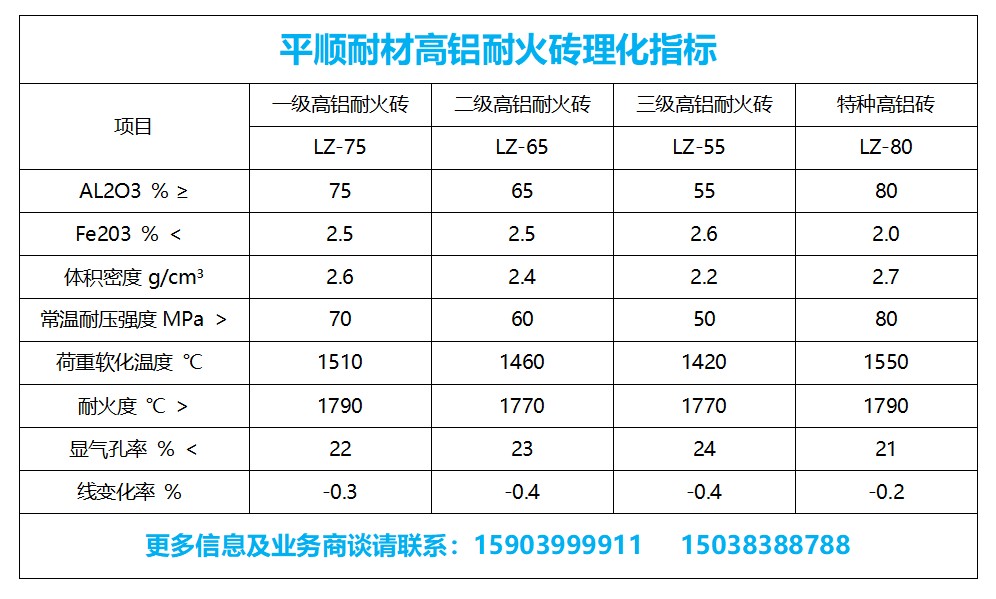

二級高鋁磚理化指標(biāo)

二級高鋁磚產(chǎn)品特點

①耐火度

　　高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達(dá)1750~1790℃，屬于耐火材料。耐火度主要受AL2O3含量和種類及數(shù)量的影響，耐火度隨著AL2O3含量的增多而提高。

②荷重軟化溫度

　　因為高鋁制品中的AL2O3高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比黏土磚高，但因莫來石結(jié)晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒有硅磚高。

③導(dǎo)熱性

　　高鋁磚比粘土磚具有更好的導(dǎo)熱性能。其原因是高鋁制品中導(dǎo)熱能力很低的玻璃相較少，而導(dǎo)熱能力較好的莫來石和剛玉質(zhì)晶體數(shù)量增加，提高了制品的導(dǎo)熱能力。

④抗熱震穩(wěn)定性

　　高鋁磚的抗熱震性介于粘土制品和硅制品之間。850℃水冷循環(huán)僅為3~5次。這主要是由于剛玉的熱膨脹較莫來石高，而無晶型轉(zhuǎn)化之故。目前，可以從改善制品的顆粒結(jié)構(gòu)，降低細(xì)粉料的含量及提高熟料臨界粒度尺寸和顆粒級配，來提高制品的抗熱震穩(wěn)定性能。

⑤抗渣性

　　高鋁磚中AL2O3較多，接近于中性耐火材料，你能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗渣性的能力弱些。此外，高鋁質(zhì)品的抗渣性還與制品在渣中的穩(wěn)定性有關(guān)。一般而言，經(jīng)過高壓成型和高溫?zé)桑哂休^低氣孔率的制品具有較高的抗渣性。

高鋁磚分類

　　1、根據(jù)Al2O3含量分為：一級高鋁磚（Al2O3＞75%）；二級高鋁磚（Al2O3在60%-75%）；三級高鋁磚（Al2O3在48%-60%）。

　　2、根據(jù)燒成工藝分為：燒成高鋁磚和不燒成高鋁磚。一級、二級高鋁磚燒成溫度在1500℃-1600℃，三級高鋁磚燒成溫度在1450℃-1500℃。

　　3、根據(jù)礦物組成分為：低莫來石質(zhì)、莫來石質(zhì)、莫來石-剛玉質(zhì)、剛玉莫來石質(zhì)和剛玉質(zhì)五種。

　　4、根據(jù)形狀分為：標(biāo)準(zhǔn)高鋁磚、異形高鋁磚和特異型高鋁磚。

　　5、根據(jù)特性分為：普通高鋁磚和特種高鋁磚（抗熱震、低蠕變、抗剝落高鋁磚）。

高鋁磚的形狀尺寸

　　1、直形磚分為：標(biāo)準(zhǔn)磚、3/4長磚、倍半長磚、雙倍長磚、倍半寬磚、半厚薄磚、放板磚、加長磚。

　　2、楔形磚：厚楔形磚、側(cè)厚楔形磚、豎厚楔形磚、倍半寬豎厚楔形磚、雙倍寬豎厚楔形磚、豎寬楔形磚。

　　高鋁磚中的通用磚尺寸有230mm×114mm×65mm、300mm×150mm×75mm等。直形磚尺寸為：172mm×114mm×75mm、230mm×150mm×65mm。更多高鋁磚形狀尺寸請參考GB《耐火磚形狀尺寸表》。

二級高鋁磚應(yīng)用范圍

　　二級高鋁磚主要用于電爐頂，高爐，熱風(fēng)爐，鋼包，鼓風(fēng)爐，反射爐，盛鋼桶，鐵水車，水泥窯，玻璃窯等各種熱工窯爐內(nèi)襯。廣泛用于煉鐵、煉鋼、化工、水泥等行業(yè)。

二級高鋁磚原料

　　根據(jù)資源條件和制品要求不同，可采用以下幾類原料：以含水鋁氧礦物(一水鋁石、三水鋁石等)為主要組成的高鋁礬土;硅線石族礦物(包括藍(lán)晶石、紅柱石、硅線石等);人工合成原料，如工業(yè)氧化鋁、合成莫來石、電熔剛玉等。中國高鋁釩土資源豐富，質(zhì)地優(yōu)良，產(chǎn)地主要分布在山西、河南、山東等地。所產(chǎn)的高鋁釩土，主要是一水鋁石(α-Al2O3·H2O)和高嶺石兩種礦物的混合物。

二級高鋁磚生產(chǎn)工藝

　　我們生產(chǎn)銷售高鋁磚的時候客戶往往會問到很多相關(guān)高鋁磚的問題，比如高鋁磚是怎么成型的，高鋁磚坯是怎么樣進(jìn)行干燥的和不同等級的高鋁磚的燒成溫度有什么不同。

　　高鋁磚是怎樣成型的，為了降低高鋁磚的氣孔率和提高高鋁磚的質(zhì)量，需要提高成型壓力。對于普通高鋁磚來說，成形壓力應(yīng)達(dá)到137MP；優(yōu)質(zhì)高鋁磚的成形壓力應(yīng)在176~215MP范圍內(nèi)。也就是說只有采用250噸以上的磨檫壓磚機成型，才能取得這樣的效果。
